Rs -422 और rs232 के बीच क्या अंतर है?

1, अवलोकन
Rs232:
RS232 एक एकल समाप्त सिग्नल ट्रांसमिशन मानक है जो मूल रूप से एकीकृत सीरियल संचार इंटरफ़ेस के लिए 196 0 में इलेक्ट्रॉनिक इंडस्ट्रीज एलायंस (EIA) द्वारा जारी किया गया है। यह लॉजिक "0" और लॉजिक "1" का प्रतिनिधित्व करने के लिए सकारात्मक और नकारात्मक वोल्टेज का उपयोग करता है, जहां लॉजिक "0" +3 v से +15 v से वोल्टेज रेंज से मेल खाती है, जबकि तर्क "1" विपरीत वोल्टेज रेंज के अनुरूप हो सकता है। RS232 इंटरफेस आमतौर पर 9- पिन या 25 पिन डी-सब कनेक्टर्स का उपयोग करते हैं, लेकिन वास्तविक संचार में, केवल कुछ सिग्नल लाइनें आमतौर पर उपयोग की जाती हैं।
Rs -422:
Rs {{{0}}, जिसे EIA rs -422 के रूप में भी जाना जाता है, एक विभेदक सिग्नल ट्रांसमिशन मानक है। RS232 के विपरीत, rs -422 डेटा को प्रसारित करने के लिए विभेदक सिग्नल लाइनों की एक जोड़ी का उपयोग करता है, जहां तर्क "0" और लॉजिक "1" को दो सिग्नल लाइनों के बीच वोल्टेज अंतर द्वारा दर्शाया जाता है। यह विभेदक सिग्नल ट्रांसमिशन विधि प्रभावी रूप से विद्युत चुम्बकीय हस्तक्षेप का विरोध कर सकती है और सिग्नल अखंडता में सुधार कर सकती है, विशेष रूप से लंबी दूरी के संचरण में। RS -422 इंटरफ़ेस आमतौर पर चार सिग्नल लाइनों (दो ट्रांसमिट लाइन्स और दो प्राप्त लाइनें) का उपयोग करता है और पूर्ण डुप्लेक्स संचार का समर्थन करता है, जिसका अर्थ है कि डेटा को एक ही समय में दो दिशाओं में एक साथ प्रेषित किया जा सकता है।
2, विद्युत विशेषताएं और सिग्नल ट्रांसमिशन
वोल्टेज और सिग्नल प्रतिनिधित्व:
RS232 तार्किक राज्यों का प्रतिनिधित्व करने के लिए सकारात्मक और नकारात्मक वोल्टेज का उपयोग करता है, जो इसे छोटी दूरी के संचरण के दौरान अच्छी सिग्नल अखंडता प्रदान करने की अनुमति देता है, लेकिन इसकी ट्रांसमिशन दूरी और गति को भी सीमित करता है।
Rs -422 डिफरेंशियल सिग्नल ट्रांसमिशन विधि को अपनाता है, जो दो सिग्नल लाइनों के बीच वोल्टेज अंतर के माध्यम से लॉजिक स्टेट का प्रतिनिधित्व करता है। यह ट्रांसमिशन विधि विद्युत चुम्बकीय हस्तक्षेप को प्रभावी ढंग से कम कर सकती है, संकेतों की एंटी-इंटरफेरेंस क्षमता में सुधार कर सकती है, और इस प्रकार लंबे समय तक ट्रांसमिशन दूरी और उच्च संचरण दरों का समर्थन करती है।
ट्रांसमिशन दूरी और गति:
RS232 की अधिकतम ट्रांसमिशन दूरी आमतौर पर लगभग 15 मीटर होती है, लेकिन कुछ मामलों में, उच्च गुणवत्ता वाले केबलों और उपकरणों का उपयोग करके इस दूरी को 30 मीटर तक बढ़ाया जा सकता है। इसकी डेटा ट्रांसमिशन दर अपेक्षाकृत कम है, 9600 बॉड की मानक दर के साथ, लेकिन उच्च गुणवत्ता वाले केबलों और उपकरणों का उपयोग करके उच्च दरों तक बढ़ाया जा सकता है (हालांकि अभी भी rs -422 से बहुत कम)।
Rs -422 की अधिकतम ट्रांसमिशन दूरी 1200 मीटर तक (यहां तक ​​कि कुछ उच्च-प्रदर्शन ट्रान्सिवर में) तक पहुंच सकती है, जिससे यह लंबी दूरी के संचार के लिए बहुत उपयुक्त हो जाता है। इसकी डेटा ट्रांसमिशन दर भी अधिक है, 10Mbps तक (या कुछ मामलों में अधिक) तक पहुंचती है, इसके अंतर सिग्नल ट्रांसमिशन विधि के लिए धन्यवाद।
3, टोपोलॉजी संरचना और कनेक्शन विधि
पॉइंट टू पॉइंट और मल्टी-पॉइंट संचार:
RS232 आमतौर पर एक बिंदु-से-बिंदु कनेक्शन विधि का उपयोग करता है, जहां एक ट्रांसमीटर सीधे एक रिसीवर से जुड़ा होता है। यह संरचना सरल है, लेकिन इसमें सीमित स्केलेबिलिटी है और यह आवेदन परिदृश्यों के लिए उपयुक्त नहीं है जो कई उपकरणों के बीच संचार की आवश्यकता होती है।
Rs -422 बहु-बिंदु संचार का समर्थन करता है, और एक ट्रांसमीटर 10 रिसीवर (या कुछ उच्च-प्रदर्शन वाले ट्रांससेवर्स में और भी अधिक) से जुड़ सकता है। यह बहु-बिंदु संरचना RS -422 को आवेदन परिदृश्यों के लिए बहुत उपयुक्त बनाती है, जिसमें कई उपकरणों, जैसे कि औद्योगिक स्वचालन, दूरस्थ निगरानी और डेटा ट्रांसमिशन जैसे कई उपकरणों के बीच संचार की आवश्यकता होती है।
सिग्नल लाइन्स और कनेक्टर:
RS232 इंटरफेस आमतौर पर 9- पिन या 25 पिन डी-सब कनेक्टर्स का उपयोग करते हैं, लेकिन वास्तविक संचार में, केवल कुछ आमतौर पर उपयोग किए जाने वाले सिग्नल लाइनें (जैसे कि टीडी, आरडी, जीएनडी, आदि) हैं।
RS -422 इंटरफ़ेस चार सिग्नल लाइनों (दो ट्रांसमिशन लाइनों और दो रिसेप्शन लाइन्स) का उपयोग करता है, आमतौर पर विशेष कनेक्टर्स या टर्मिनल ब्लॉकों का उपयोग करके जुड़ा होता है।
4, अनुप्रयोग फ़ील्ड और संगतता
आवेदन क्षेत्र:
RS232, इसकी कम ट्रांसमिशन रेट और कम ट्रांसमिशन दूरी के कारण, आमतौर पर कंप्यूटर और बाह्य उपकरणों जैसे कि मॉडेम, चूहों, प्रिंटर आदि के बीच संचार के लिए उपयोग किया जाता है। यह आमतौर पर छोटी दूरी के औद्योगिक नियंत्रण और डेटा अधिग्रहण प्रणालियों में भी उपयोग किया जाता है।
RS -422 लंबी दूरी के औद्योगिक स्वचालन, रिमोट मॉनिटरिंग और डेटा ट्रांसमिशन के लिए उच्च ट्रांसमिशन दर और लंबी ट्रांसमिशन दूरी के कारण डेटा ट्रांसमिशन के लिए अत्यधिक उपयुक्त है। यह उन स्थितियों में भी व्यापक रूप से उपयोग किया जाता है जिनके लिए बहु-बिंदु संचार की आवश्यकता होती है, जैसे कि कई कंप्यूटर, सेंसर नेटवर्क, आदि के बीच डेटा एक्सचेंज।
संगतता:

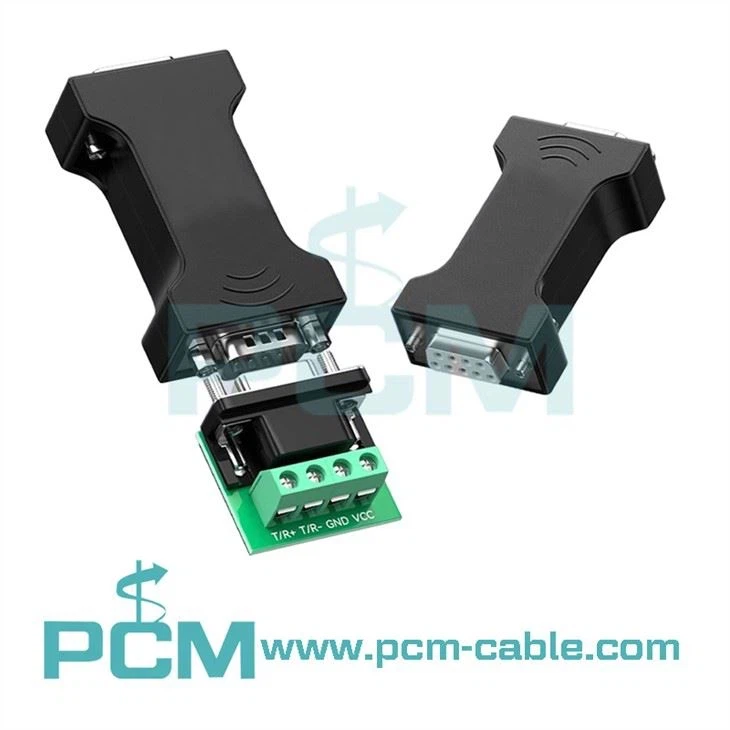

हालांकि RS232 और RS -422 विद्युत विशेषताओं में महत्वपूर्ण अंतर हैं, उनके बीच संगतता कन्वर्टर्स के उपयोग के माध्यम से प्राप्त की जा सकती है। ये कन्वर्टर्स RS232 सिंगल एंडेड सिग्नल को RS -422 अंतर संकेतों में बदल सकते हैं, और इसके विपरीत। यह RS232 उपकरणों और rs -422 उपकरणों के बीच संचार को सक्षम करता है, जिससे उनकी आवेदन सीमा का विस्तार होता है।
