Devisenet केबल प्रकार और अनुप्रयोग गाइड
-ट्रंक लाइनों, ड्रॉप लाइनों और एक्सटेंशन लाइनों की पूरी व्याख्या
तकनीकी श्वेत पत्र|प्रीमियर केबल
1 परिचय
इंटेलिजेंट मैन्युफैक्चरिंग और इंडस्ट्रियल ऑटोमेशन के क्षेत्र में, DevisEnet नेटवर्क का उपयोग व्यापक रूप से PLCs, सेंसर, एक्ट्यूएटर्स और I/O मॉड्यूल जैसे प्रमुख उपकरणों को जोड़ने के लिए किया जाता है। इस नेटवर्क का स्थिर संचालन उच्च - गुणवत्ता पर निर्भर है, अच्छी तरह से - संरचित, और स्थिर कनेक्शन समर्पित केबल सिस्टम।

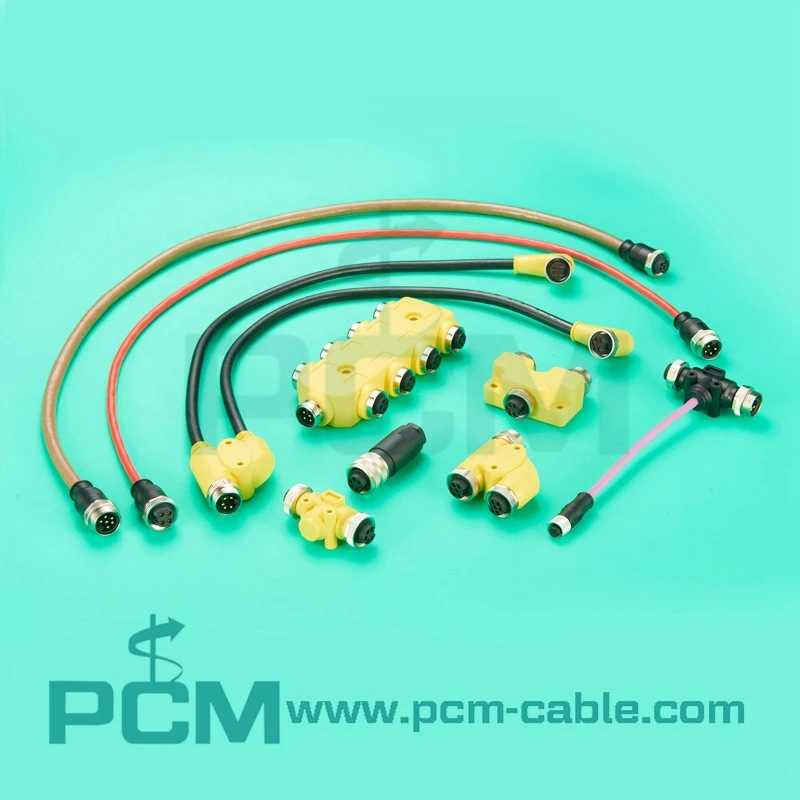

प्रीमियर केबल औद्योगिक कनेक्शन समाधानों पर ध्यान केंद्रित करता है और उच्च - प्रदर्शन M12 केबल और 7/8 "परिपत्र कनेक्टर केबल प्रदान करता है जो डिवाइसेनेट सिस्टम के लिए अनुकूलित है, जो ट्रंक लाइनों से ब्रांच लाइनों से टर्मिनल कनेक्शन के लिए पूरी प्रक्रिया आवश्यकताओं को पूरा कर सकता है। यह लेख प्रणाली एकीकरण और उपकरणों की मदद करने के लिए डिवाइसेनेट के केबलों के अनुप्रयोग की व्याख्या करेगा।
2। Devicenet नेटवर्क मूल बातें का अवलोकन
DevicEnet एक औद्योगिक संचार प्रोटोकॉल है, जो CAN बस पर आधारित है, जिसे ODVA द्वारा लॉन्च किया गया है, जिसे डिवाइस - स्तर डेटा एक्सचेंज के लिए डिज़ाइन किया गया है, मास्टर - स्लेव आर्किटेक्चर और मल्टी - नोड संचार का समर्थन करता है, और व्यापक रूप से फील्ड ऑटोमेशन परिदृश्यों में उपयोग किया जाता है।
Devicenet नेटवर्क की मुख्य संरचना में शामिल हैं:
- ट्रंक लाइन: मुख्य संचार ट्रंक, बिजली की आपूर्ति और डेटा ट्रांसमिशन के लिए जिम्मेदार
- ड्रॉप लाइन: ट्रंक लाइन से एक शाखा, विभिन्न उपकरणों को जोड़ने के लिए उपयोग की जाती है
- टर्मिनल अवरोधक: सिग्नल अखंडता सुनिश्चित करने के लिए नेटवर्क के दोनों सिरों पर टर्मिनल प्रतिरोधों की आवश्यकता होती है
- योजक: मुख्य रूप से M12 A - कोडिंग और 7/8 "-16UNF परिपत्र कनेक्टर का उपयोग करता है
संचार दर और दूरी के बीच संबंध इस प्रकार है:
| दर | अधिकतम ट्रंक लाइन लंबाई | अधिकतम शाखा रेखा लंबाई | कुल शाखा रेखा लंबाई सीमा |
|---|---|---|---|
| 125 केबीपीएस | 420m | 6m | 156m |
| 250 kbps | 200m | 6m | 78m |
| 500 केबीपीएस | 75m | 6m | 39m |
3। डिवाइसेनेट केबल प्रकारों की विस्तृत व्याख्या
DeviceNet समर्पित केबल आमतौर पर 4-कोर संरचनाएं होती हैं (पावर के लिए 2 कोर + 2 डेटा के लिए कोर), और आवेदन स्थान के अनुसार तीन श्रेणियों में विभाजित हैं:
1)। ट्रंक केबल (मोटी केबल)
- समारोह: ट्रंक लाइन के रूप में, यह संचार और बिजली आपूर्ति कार्यों को वहन करता है
- संरचनात्मक विशेषताएं: AWG 15 मोटी तार कोर, ट्विस्टेड पेयर + परिरत परत, उत्कृष्ट एंटी - हस्तक्षेप प्रदर्शन के साथ
- विशिष्ट संबंध विधि: 7/8 "पुरुष/महिला कनेक्टर; यह कुछ कॉम्पैक्ट मास्टर नियंत्रण उपकरणों के लिए M12 कनेक्शन फॉर्म में भी अनुकूलित किया जा सकता है
2)। शाखा केबल (पतली केबल)
- समारोह: टर्मिनल डिवाइस से कनेक्ट करने के लिए ट्रंक लाइन का नेतृत्व करें, जैसे कि सेंसर या I/O मॉड्यूल
- संरचनात्मक विशेषताएं: AWG 22 फाइन कंडक्टर, नरम और वायर के लिए आसान
- विशिष्ट संबंध विधि: M12 A - कोड पुरुष/महिला, त्वरित प्लग और अनप्लग का समर्थन करता है
3)। विस्तार/ड्रॉप केबल
- समारोह: दो उपकरणों के बीच कनेक्शन का विस्तार करने के लिए उपयोग किया जाता है, या शाखा लाइन बहुत लंबी होने पर वायरिंग का विस्तार करने के लिए
- संबंध प्रपत्र: लचीला संयोजन, M12 से M12, 7/8 "से M12, 7/8" को खोलने के लिए वायर एंड, आदि।
- तार गेज वैकल्पिक: AWG 15 / AWG 22, दूरी और वर्तमान के अनुसार चयनित
4। कनेक्टर चयन गाइड: M12 बनाम 7/8 "
| पैरामीटर | M12 A - कोड (4-12pin) | 7/8 "-16UN (2-6pin) |
|---|---|---|
| सामान्य उपयोग | सेंसर, I/O मॉड्यूल | मुख्य ट्रंक, उपकरण बिजली कनेक्शन |
| लाभ | छोटा आकार, तैनात करने में आसान | उच्च वर्तमान, उच्च स्थिरता |
| सुरक्षा स्तर | IP67 | IP67 |
| तापमान की रेंज | -20 डिग्री ~ +80 डिग्री | -25 डिग्री ~ +90 डिग्री |
| अधिकतम वर्तमान वहन | 4 ए / प्रत्येक कोर | 8a / प्रत्येक कोर |
5। आवेदन के उदाहरण और टोपोलॉजी आरेख
