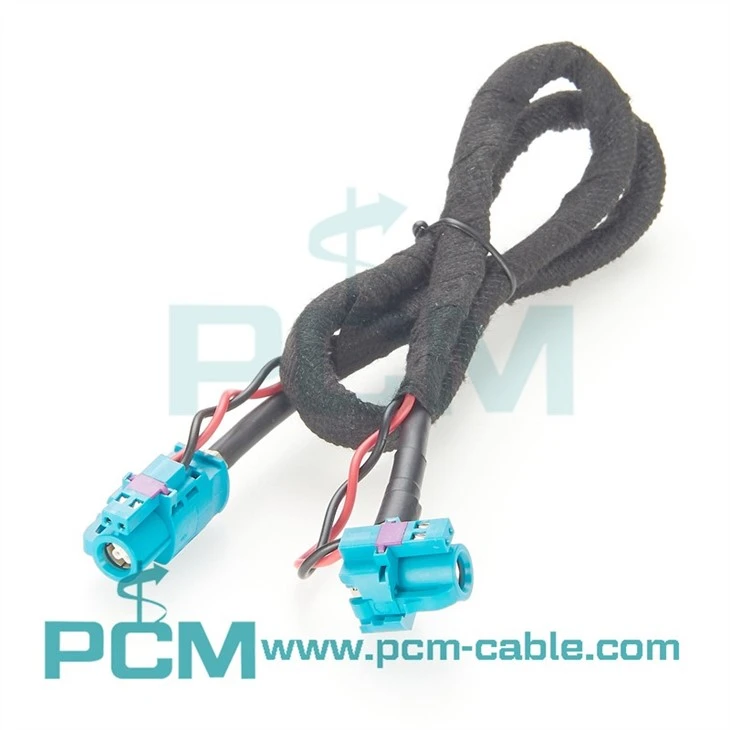

एचएसडी केबल असेंबली जेड कोड राइट एंगल जैक टू जेड कोड स्ट्रेट जैक
क्या आप ऑटोमोटिव, औद्योगिक या अन्य उच्च-बैंडविड्थ डेटा ट्रांसमिशन अनुप्रयोगों के लिए उच्च-प्रदर्शन, उच्च-विश्वसनीयता वाली एचएसडी केबल असेंबली की तलाश कर रहे हैं? हमारा एचएसडी केबल असेंबली जेड कोड राइट एंगल जैक टू जेड कोड स्ट्रेट जैक इस उद्देश्य के लिए डिज़ाइन किया गया है। यह एक Z कोड HSD कनेक्टर का उपयोग करता है, एक सिरा एक सीधा प्लग (स्ट्रेट जैक) है, दूसरा सिरा एक 90-डिग्री एल्बो (राइट एंगल जैक) है, और प्रत्येक कनेक्टर एक 4+2 पिन डिज़ाइन है, जो सीमित स्थान वाले वातावरण के लिए बिल्कुल उपयुक्त है, स्थापित करने में आसान है और वायरिंग लेआउट को अनुकूलित करता है। इसका व्यापक रूप से ऑटोमोटिव इंफोटेनमेंट सिस्टम, ड्राइवर सहायता सिस्टम और हाई-डेफिनिशन कैमरा कनेक्शन में उपयोग किया जाता है।
विशेष विवरण
| प्रोडक्ट का नाम | एचएसडी केबल 4+2 पिन समकोण महिला जीपीएस टेलीमैटिक्स और नेविगेशन एक्सटेंशन केबल |
| कनेक्टर 1 | HSD कनेक्टर, 4+2 पिन, महिला, सीधा, Z कोड, 99K11D-1D5A5-Y रोसेनबर्गर |
| कनेक्टर 2 | एचएसडी कनेक्टर, 4+2 पिन, महिला, 90-डिग्री कोण वाला, जेड कोड |
| केबल लंबाई | स्वनिर्धारित |
| तार | डकार 535 |
| पिन गिनती | 6 (4 डेटा पिन, 2 पावर पिन) |
| मुक़ाबला | 50Ω |
| आधार - सामग्री दर | 20 गीगाहर्ट्ज तक |
| परिरक्षण | 360˚ पूरी तरह से डाई-कास्ट शील्डेड कनेक्टर डिज़ाइन |
| तापमान रेंज आपरेट करना | -40 डिग्री से 85 डिग्री, ऑटोमोटिव वातावरण के लिए उपयुक्त |
| अनुकूलता | इन-व्हीकल इंफोटेनमेंट सिस्टम, एडीएएस, नेविगेशन, कैमरा आदि के साथ काम करता है। |
एचएसडी कनेक्टर कोडिंग
विशेषताएँ
- 4+2 पिन डिज़ाइन, बिजली आपूर्ति, और डेटा ट्रांसमिशन सिंक्रोनाइज़ेशन: प्रत्येक छोर 4+2 पिन कॉन्फ़िगरेशन है, जो एक ही समय में डेटा ट्रांसमिशन और बिजली की आपूर्ति प्रदान कर सकता है, उन उपकरणों के लिए उपयुक्त है जिन्हें एक ही समय में बिजली और सिग्नल ट्रांसमिशन की आवश्यकता होती है। चाहे वह उच्च-रिज़ॉल्यूशन वीडियो सिग्नल हो या पावर ट्रांसमिशन, 4+2 पिन डिज़ाइन आपकी आवश्यकताओं को पूरा कर सकता है।
- लचीलापन और स्थान अनुकूलन: 90-डिग्री एल्बो डिज़ाइन इंस्टॉलेशन प्रक्रिया को अधिक लचीला बनाता है, विशेष रूप से सीमित स्थान वाले इंस्टॉलेशन स्थानों के लिए उपयुक्त। लाइन की भीड़ या झुकने की समस्या को कम करने के लिए आप आसानी से एक छोटी सी जगह में वायरिंग हार्नेस की व्यवस्था कर सकते हैं।
- व्यापक अनुप्रयोग: इस एचएसडी वायरिंग हार्नेस का व्यापक रूप से कनेक्शन आवश्यकताओं को पूरा करने के लिए ऑटोमोटिव इंफोटेनमेंट सिस्टम (इन्फोटेनमेंट), हाई-डेफिनिशन कैमरे (जैसे एडीएएस कैमरे), नेविगेशन सिस्टम और इन-व्हीकल संचार उपकरण जैसे उच्च-बैंडविड्थ डेटा ट्रांसमिशन परिदृश्यों में उपयोग किया जाता है। वाहन में विभिन्न प्रकार के उपकरण।
- अनुकूलित करना आसान है: हम अनुकूलन सेवाएं प्रदान करते हैं जो आपकी विशिष्ट एप्लिकेशन आवश्यकताओं को पूरी तरह से अनुकूलित करने के लिए आपकी आवश्यकताओं के अनुसार वायरिंग हार्नेस की लंबाई, कनेक्टर मॉडल और केबल प्रकार को समायोजित कर सकते हैं।
