CAT5E RJ45 पैनल माउंट ईथरनेट केबल: औद्योगिक नेटवर्क कनेक्शन गाइड
त्वरित उत्पाद परिचय
PCM-0164 एक औद्योगिक ईथरनेट एक्सटेंशन केबल है जिसके एक सिरे पर RJ{{1}P8C पुरुष कनेक्टर और दूसरे सिरे पर RJ{3}}P8C महिला पैनल माउंट कनेक्टर है। मानक केबल की लंबाई 300±15 मिमी है।
इसमें ड्रेन वायर और ब्लैक पीवीसी जैकेट के साथ CAT5E STP 24AWG × 4-पेयर शील्डेड ट्विस्टेड केबल का उपयोग किया गया है। इसका प्राथमिक कार्य आंतरिक RJ45 ईथरनेट इंटरफ़ेस को बाहरी उपकरण पैनल, नियंत्रण कैबिनेट या बाड़े तक विस्तारित करना है, जिससे एक निश्चित और सेवा योग्य नेटवर्क कनेक्शन बिंदु बनता है।
| प्रोडक्ट का नाम | परिपत्र आरजे45 ईथरनेट पैनल माउंट केबल |
| प्रीमियर केबल पी/एन | पीसीएम-0164 |
| कनेक्टर ए | परिरक्षित आरजे45 8पी8सी पुरुष |
| कनेक्टर बी | आरजे45 8पी8सी महिला पैनल माउंट |
| केबल लंबाई | 300+15 मिमी |
| पैनल कटआउट | 25 मिमी; अंतिम आयामों को अनुमोदित यांत्रिक ड्राइंग का पालन करना चाहिए |
| वर्ग | CAT5E |
| केबल निर्माण | एसटीपी 24एडब्ल्यूजी x 4पी + ड्रेन वायर |
| केबल आयुध डिपो | लगभग . 6.0 मिमी |
अनुकूलता कथन
बुनियादी उत्पाद ज्ञान
RJ45 ईथरनेट पैनल माउंट केबल क्या है?
RJ45 पैनल माउंट ईथरनेट केबल एक प्री-टर्मिनेटेड केबल असेंबली है जो ईथरनेट डेटा ट्रांसमिशन को एक निश्चित पैनल माउंटेड इंटरफ़ेस के साथ जोड़ती है।
एक सिरा आम तौर पर एक आंतरिक पीएलसी, औद्योगिक पीसी, स्विच या नियंत्रक से जुड़ता है, जबकि दूसरा सिरा यांत्रिक रूप से एक उपकरण बाड़े, कैबिनेट या पैनल पर स्थापित होता है।
यह आंतरिक ईथरनेट पोर्ट को बाहरी रूप से सुलभ RJ45 इंटरफ़ेस तक विस्तारित करने की अनुमति देता है।
RJ45 8P8C क्या है?
ईथरनेट अनुप्रयोगों में आमतौर पर RJ45 के रूप में संदर्भित कनेक्टर आमतौर पर 8P8C कॉन्फ़िगरेशन का उपयोग करता है।
8P8C का अर्थ है:
8 पद/8 संपर्क
कनेक्टर में आठ संपर्क स्थिति और आठ विद्युत संपर्क होते हैं।
चार - जोड़ी ईथरनेट केबल में, आठ कंडक्टर नेटवर्क संचार के लिए चार मुड़े हुए अंतर जोड़े बनाते हैं।
इस कारण से, आरजे45 ईथरनेट केबल का चयन करने के लिए कनेक्टर की उपस्थिति की जांच करने से कहीं अधिक की आवश्यकता होती है। पिन असाइनमेंट, केबल श्रेणी, परिरक्षण विधि और उपकरण इंटरफ़ेस परिभाषा को भी सत्यापित किया जाना चाहिए।
CAT5E क्या है?
CAT5E एक व्यापक रूप से उपयोग की जाने वाली ट्विस्टेड -} जोड़ी ईथरनेट केबल श्रेणी है जो आमतौर पर 100 मेगाहर्ट्ज तक की आवृत्तियों का समर्थन करती है और आमतौर पर 10BASE {{4} T, 100 BASE {{6} TX और 1000 BASE {8 }} T नेटवर्क के साथ उपयोग की जाती है।
पीएलसी नियंत्रण प्रणालियों, सीएनसी मशीनों, औद्योगिक पीसी, स्वचालित परीक्षण उपकरण और सामान्य औद्योगिक ईथरनेट नेटवर्क के लिए, CAT5E एक परिपक्व और लागत प्रभावी केबलिंग समाधान बना हुआ है।
औद्योगिक ईथरनेट में परिरक्षण अधिक महत्वपूर्ण क्यों है?
दर्द बिंदु और उत्पाद मूल्य
चुनौती 1:
आंतरिक RJ45 पोर्ट तक पहुँचना कठिन है
कई पीएलसी, औद्योगिक पीसी और एम्बेडेड नेटवर्क मॉड्यूल उपकरण बाड़ों के अंदर स्थापित किए जाते हैं।
पैनल माउंटेड ईथरनेट इंटरफ़ेस के बिना, तकनीशियनों को प्रोग्राम डाउनलोड करते समय, नेटवर्क कॉन्फ़िगर करते समय या उपकरण की सर्विसिंग करते समय बार-बार कैबिनेट खोलने की आवश्यकता हो सकती है।
PCM-0164 आंतरिक ईथरनेट इंटरफ़ेस को उपकरण के बाहर तक विस्तारित करता है, जिससे नेटवर्क पहुंच और रखरखाव अधिक सुविधाजनक हो जाता है।
चुनौती 2:
मानक आरजे45 एक्सटेंशन केबल्स को सुरक्षित रूप से पैनल माउंट नहीं किया जा सकता है
एक मानक आरजे45 पुरुष से - महिला एक्सटेंशन केबल ईथरनेट कनेक्शन का विस्तार कर सकता है, लेकिन इसका महिला कनेक्टर आमतौर पर उपकरण के बाड़े पर सुरक्षित स्थापना के लिए डिज़ाइन नहीं किया गया है।
OEM उपकरण के अंदर, इसके परिणामस्वरूप असमर्थित कनेक्टर, केबल मूवमेंट और असंगत असेंबली हो सकती है।
PCM-0164 एक गोलाकार पैनल माउंट संरचना का उपयोग करता है, जिससे RJ45 महिला कनेक्टर उपकरण पर एक निश्चित बाहरी इंटरफ़ेस बन जाता है।
चुनौती 3:
सीमित आंतरिक उपकरण स्थान
औद्योगिक उपकरणों में अक्सर एक सीमित स्थान में बिजली की आपूर्ति, नियंत्रण बोर्ड, पीएलसी, रिले और कई केबल हार्नेस होते हैं।
अत्यधिक लंबे ईथरनेट पैच केबल अनावश्यक केबल संचय पैदा कर सकते हैं।
PCM-0164 की मानक 300±15 मिमी लंबाई ईथरनेट पोर्ट और पास के उपकरण पैनल के बीच छोटे आंतरिक कनेक्शन के लिए उपयुक्त है।

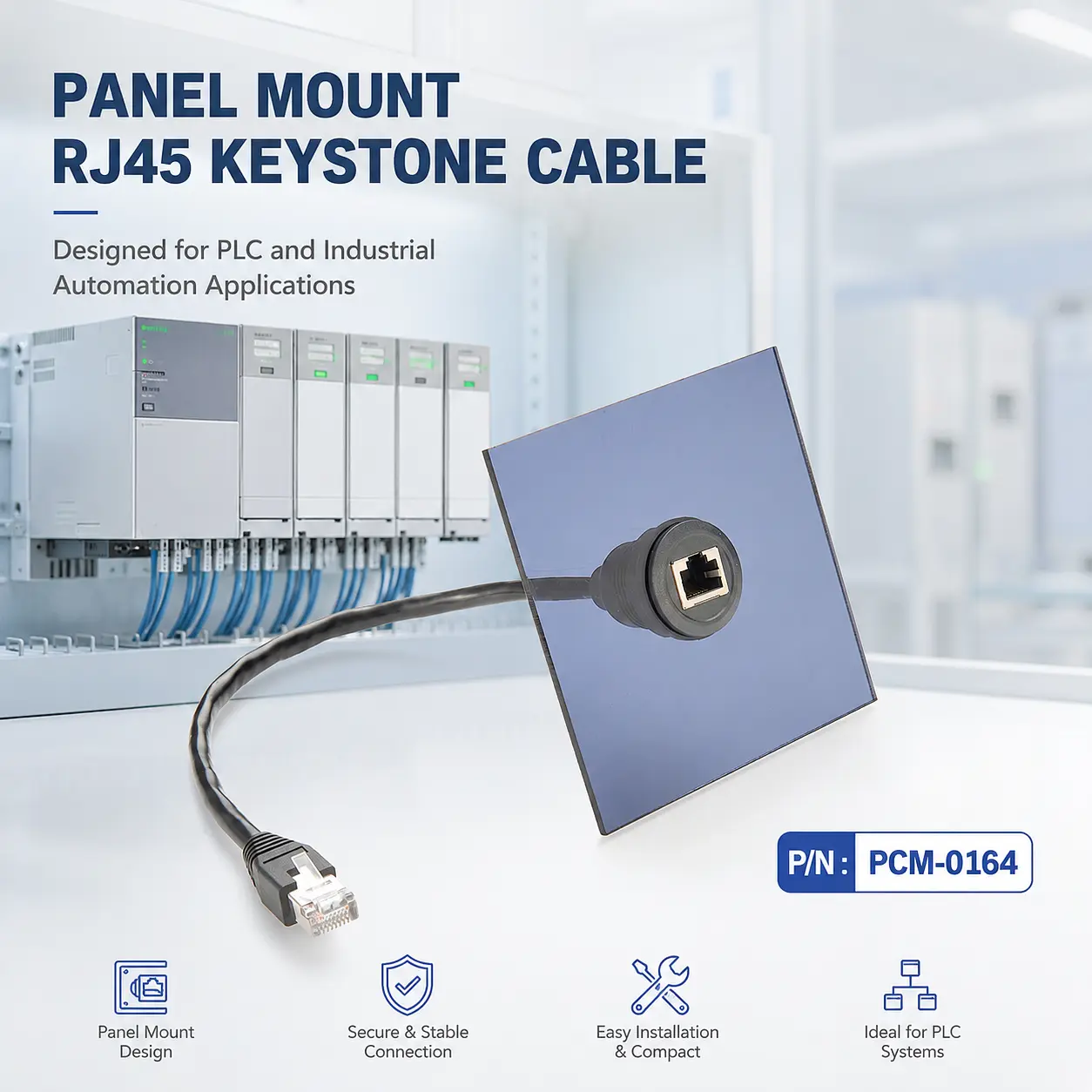

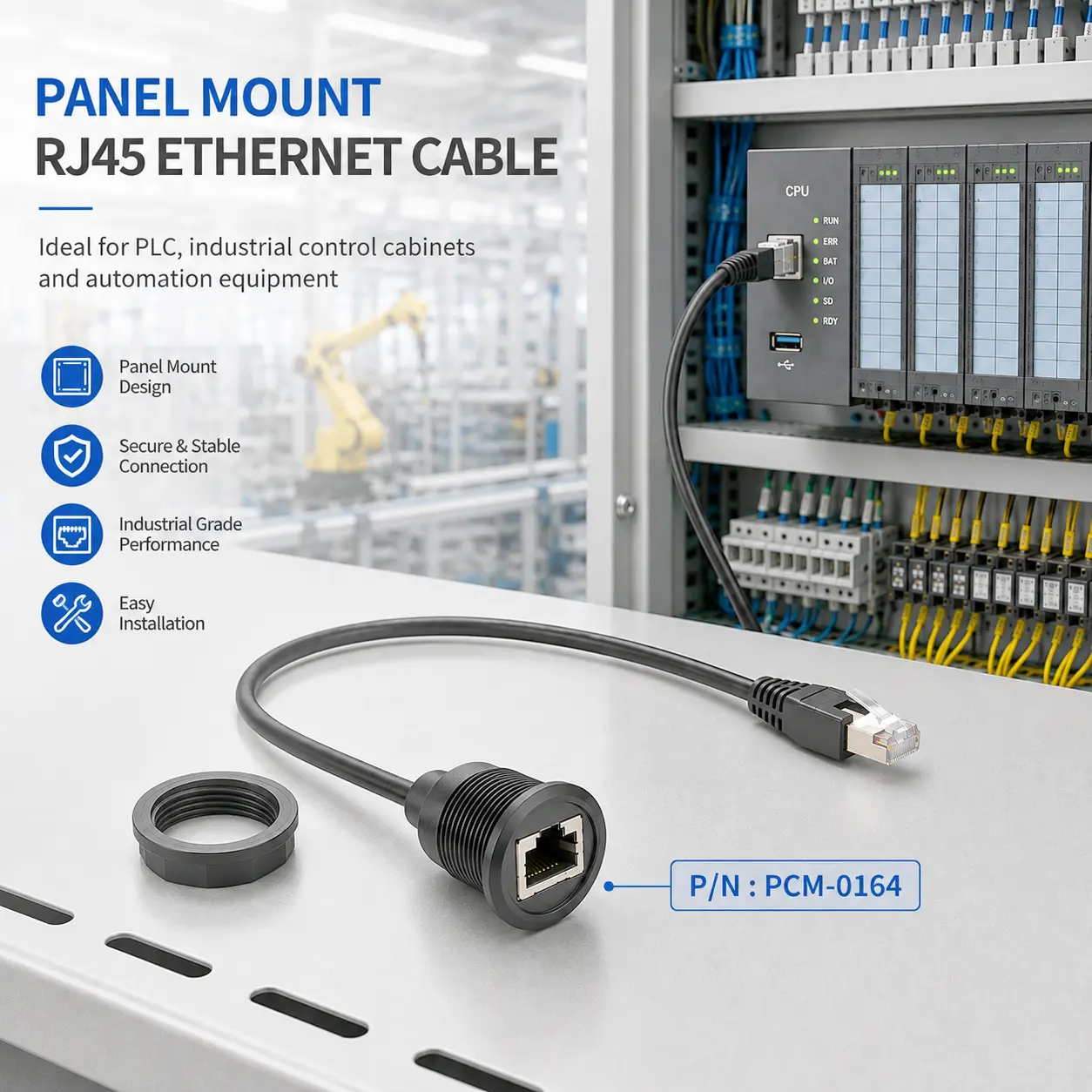

PCM-0164 CAT5E RJ45 पैनल माउंट केबल
परिरक्षित RJ45 8P8C मेल → CAT5E STP 24AWG × 4P केबल → RJ45 8P8C सर्कुलर फीमेल पैनल माउंट

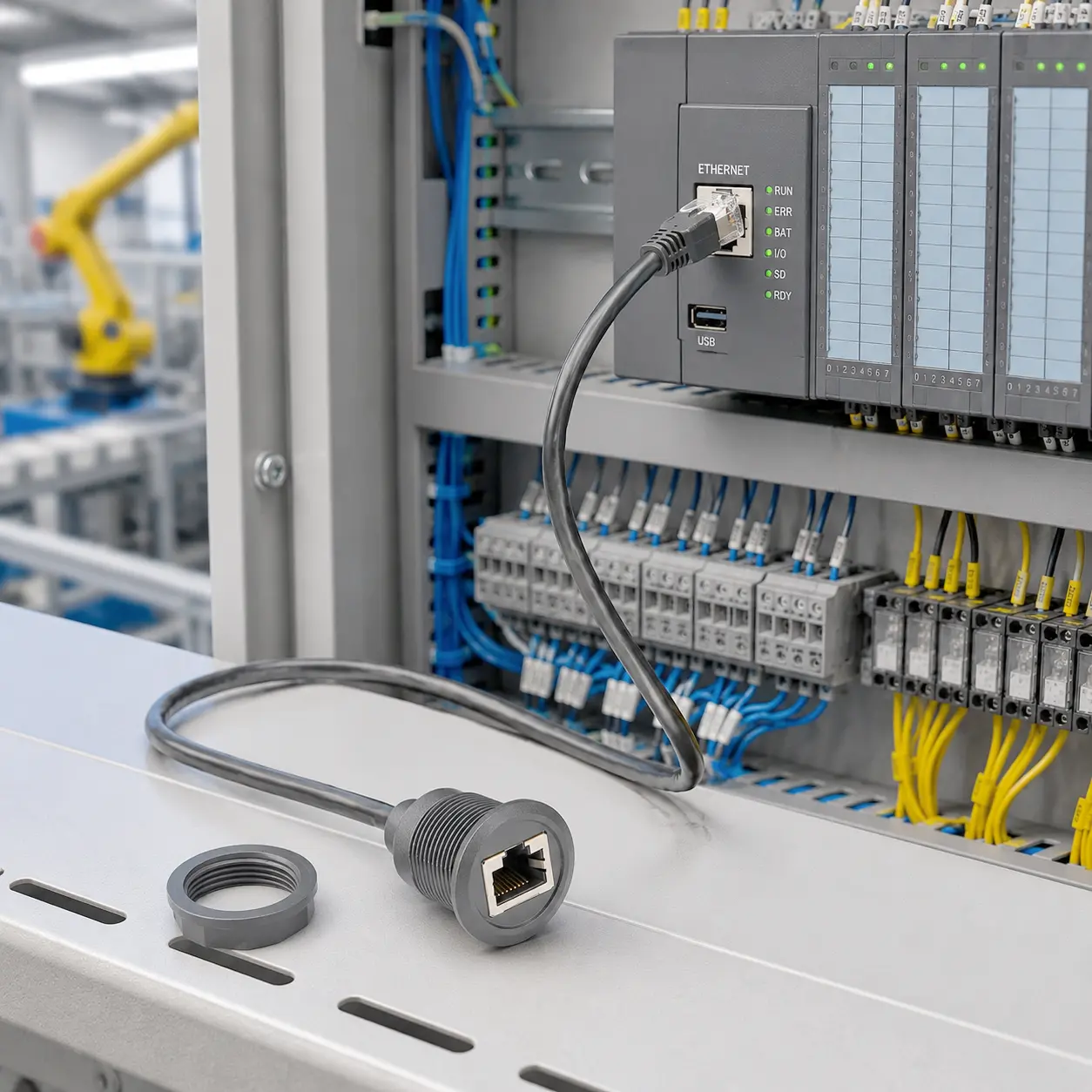

यह कॉन्फ़िगरेशन एक आंतरिक पीएलसी, औद्योगिक पीसी, ईथरनेट नियंत्रक या नेटवर्क मॉड्यूल इंटरफ़ेस को उपकरण बाड़े के बाहरी हिस्से तक बढ़ा सकता है।
इसकी मानक 300±15 मिमी लंबाई पर्याप्त रूटिंग और झुकने की छूट बनाए रखते हुए अत्यधिक आंतरिक केबलिंग को कम करने में मदद करती है
अनुप्रयोग:
पीएलसी नियंत्रण अलमारियाँ, स्वचालित उत्पादन लाइनें, सीएनसी मशीनें, औद्योगिक पीसी, स्वचालित परीक्षण उपकरण, ईवी चार्जिंग स्टेशन, फोटोवोल्टिक नियंत्रण प्रणाली, स्मार्ट विनिर्माण उपकरण और औद्योगिक नेटवर्क बाड़ों के लिए उपयुक्त।

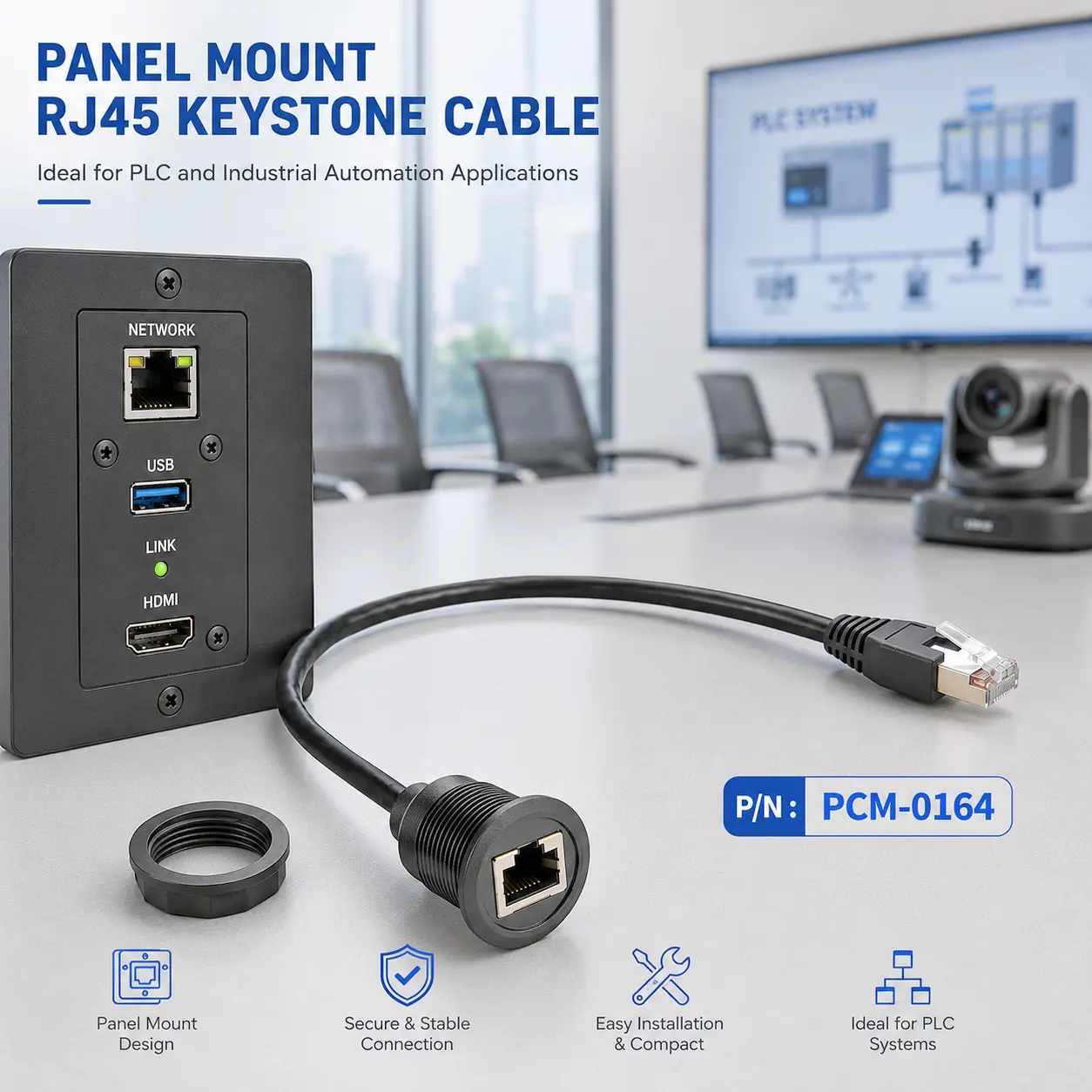

उत्पाद प्रदर्शन
मानक आरजे45 केबल बनाम पैनल माउंट केबल
इसलिए, मानक आरजे45 पैच केबल और पैनल माउंट ईथरनेट केबल बेहतर या बदतर समाधान का प्रतिनिधित्व करने के बजाय विभिन्न उद्देश्यों की पूर्ति करते हैं।
एक मानक पैच केबल आमतौर पर कंप्यूटर, राउटर और स्विच को जोड़ने के लिए पर्याप्त है।
जब एक आंतरिक ईथरनेट इंटरफ़ेस को उपकरण बाड़े या नियंत्रण कक्ष तक सुरक्षित रूप से बढ़ाया जाना चाहिए, तो आरजे 45 पैनल माउंट केबल आमतौर पर अधिक उपयुक्त समाधान होता है।
| वस्तु | मानक आरजे45 केबल | पीसीएम-0164 | |
| योजक | आमतौर पर पुरुष-से-पुरुष | पुरुष से - से महिला पैनल माउंट | |
| पैनल माउंटिंग | आम तौर पर नहीं | हाँ | |
| इंटरनलपोर्ट एक्सटेंशन | सीमित | आदर्श | |
| वर्ग | डिपेंडसन मॉडल | बिल्ली | |
| परिरक्षण | यूटीपी या एसटीपी | एसटीआर | |
| तार गेज | 3800 किग्रा | 3800 किग्रा | |
| लागू कनवर्टर | भिन्न | 24AWG x एआर | |
| सेवाक्षमता | मानक | उन्नत | |
| इंस्टालेशन | DC110V | DC110V | |
| मोटर खंभों की संख्या | मुफ़्त केबल | फिक्स्ड पैनलमाउंट |
RJ45 पैनल माउंट ईथरनेट केबल का चयन कैसे करें?
● ईथरनेट स्पीड की पुष्टि करें
पहले यह निर्धारित करें कि उपकरण को 10 एमबीपीएस, 100 एमबीपीएस, 1000 एमबीपीएस या उच्चतर ईथरनेट स्पीड की आवश्यकता है या नहीं।
PCM-0164 मुख्य रूप से CAT5E-श्रेणी 10/100/1000 एमबीपीएस ईथरनेट अनुप्रयोगों के लिए है।
10 गीगाबिट ईथरनेट के लिए, CAT6A या उच्चतर प्रदर्शन समाधान का मूल्यांकन किया जाना चाहिए।
● कनेक्टर लिंग की पुष्टि करें
चयन से पहले आंतरिक और बाहरी दोनों तरफ आवश्यक कनेक्टर लिंग की पुष्टि की जानी चाहिए।
पीसीएम-0164 का उपयोग:
आंतरिक पक्ष: आरजे45 पुरुष
बाहरी पैनल साइड: आरजे45 महिला
यह इसे उपकरण बाड़े के बाहरी हिस्से में आंतरिक आरजे45 इंटरफ़ेस का विस्तार करने के लिए उपयुक्त बनाता है।
● पैनल कटआउट की पुष्टि करें
पैनल माउंट केबल और मानक ईथरनेट केबल के बीच एक बड़ा अंतर उपकरण पैनल के यांत्रिक आयामों से मेल खाने की आवश्यकता है।
पीसीएम-0164 के लिए संदर्भ कटआउट 25 मिमी है, लेकिन बड़े पैमाने पर उत्पादन से पहले अंतिम आयाम और सहनशीलता को अनुमोदित ड्राइंग के अनुसार सत्यापित किया जाना चाहिए।
पैनल की मोटाई, लॉकिंग विधि, कनेक्टर फलाव और उपलब्ध आंतरिक स्थान पर भी विचार किया जाना चाहिए।
● निर्धारित करें कि क्या परिरक्षण की आवश्यकता है
यदि ईथरनेट केबल सर्वो मोटर्स, वीएफडी, रिले, उच्च बिजली आपूर्ति या औद्योगिक ड्राइव के पास स्थापित किया गया है, तो एसटीपी या एस/एफटीपी परिरक्षित केबल का सामान्य रूप से मूल्यांकन किया जाना चाहिए।
हालाँकि, प्रभावी ईएमआई नियंत्रण प्राप्त करने के लिए परिरक्षित केबल को उचित ग्राउंडिंग और शील्ड समाप्ति के साथ जोड़ा जाना चाहिए।
● केबल की लंबाई की पुष्टि करें
पैनल माउंट ईथरनेट केबल का चयन करते समय लंबा होना जरूरी नहीं कि बेहतर हो।
केबल की लंबाई की गणना स्थापना के लिए पर्याप्त छूट के साथ, आंतरिक पोर्ट स्थान, रूटिंग पथ और पैनल इंटरफ़ेस स्थिति के आधार पर की जानी चाहिए।
PCM-0164 की मानक लंबाई 300±15 मिमी है और इसे अनुकूलित भी किया जा सकता है।
● पर्यावरण संरक्षण आवश्यकताओं की पुष्टि करें
पैनल माउंटिंग का मतलब स्वचालित रूप से जलरोधी सुरक्षा नहीं है।
बाहरी, धूल भरे, आर्द्र, बारिश के संपर्क में आने वाले या धुले हुए वातावरण के लिए, आईपी रेटिंग, सीलिंग गास्केट, डस्ट कैप, जैकेट सामग्री और ऑपरेटिंग तापमान जैसी अतिरिक्त आवश्यकताओं की पुष्टि की जानी चाहिए।
अनुकूलन क्षमताएँ
1.कस्टम केबल लंबाई
केबल की लंबाई को आंतरिक ईथरनेट मॉड्यूल और पैनल इंटरफ़ेस के बीच वास्तविक दूरी के अनुसार अनुकूलित किया जा सकता है, जिससे अतिरिक्त केबल को कम करने और आंतरिक वायरिंग संगठन में सुधार करने में मदद मिलती है।
2.ईथरनेट श्रेणी अनुकूलन
नेटवर्क गति आवश्यकताओं के आधार पर, CAT5E, CAT6, CAT6A और अन्य उच्च प्रदर्शन वाले औद्योगिक ईथरनेट केबल विकल्पों का मूल्यांकन किया जा सकता है।
3.परिरक्षण अनुकूलन
उपकरण ग्राउंडिंग आर्किटेक्चर के अनुसार डिज़ाइन किए गए ड्रेन वायर और कनेक्टर शील्ड टर्मिनेशन के साथ, एफ़टीपी, एसटीपी और एस/एफ़टीपी परिरक्षण संरचनाओं को विभिन्न ईएमआई वातावरणों के लिए चुना जा सकता है।
4.पैनल माउंट संरचना अनुकूलन
सर्कुलर पैनल माउंट, डी - टाइप माउंट, फ्लैंज माउंट, फ्रंट माउंट, रियर माउंट और अन्य लॉकिंग संरचनाएं विभिन्न उपकरण डिजाइनों से मेल खाने के लिए विकसित की जा सकती हैं।
5.जैकेट और पर्यावरण अनुकूलन
पीवीसी, टीपीयू, उच्च {{0}फ्लेक्स, घर्षण {{1}प्रतिरोधी, ड्रैग {{2}चेन और अन्य औद्योगिक केबल निर्माणों का मूल्यांकन ऑपरेटिंग वातावरण के अनुसार किया जा सकता है।
6.OEM और ODM अनुकूलन
ग्राहक भाग संख्या, लेबल, लंबाई चिह्न, पैकेजिंग, कनेक्टर ओरिएंटेशन और अन्य बीओएम आवश्यकताओं को मानकीकृत OEM उत्पादन और बिक्री के बाद प्रबंधन का समर्थन करने के लिए अनुकूलित किया जा सकता है।
अक्सर पूछे जाने वाले प्रश्नों
01. परिरक्षित केबल का उपयोग क्यों करें?
औद्योगिक उपकरण मोटर, वीएफडी और औद्योगिक बिजली आपूर्ति द्वारा उत्पन्न विद्युत चुम्बकीय शोर के संपर्क में आ सकते हैं।
परिरक्षित मुड़ी हुई - जोड़ी केबल ईथरनेट सिग्नल पर बाहरी ईएमआई के प्रभाव को कम करने में मदद करती है, खासकर विद्युत शोर वाले औद्योगिक वातावरण में।
02.क्या 25 मिमी कटआउट प्रत्येक आरजे45 पैनल माउंट केबल के लिए उपयुक्त है?
नहीं, अलग-अलग पैनल माउंट कनेक्टर अलग-अलग थ्रेड, शेल, लॉकिंग नट और सीलिंग संरचनाओं का उपयोग कर सकते हैं। उपकरण पैनल की मशीनिंग से पहले वास्तविक यांत्रिक ड्राइंग को हमेशा सत्यापित किया जाना चाहिए।
03.क्या आरजे45 पैनल माउंट का मतलब वॉटरप्रूफ आरजे45 है?
नंबर पैनल माउंट इंस्टॉलेशन विधि का वर्णन करता है, जबकि IP67 या IP68 पर्यावरणीय सीलिंग प्रदर्शन का वर्णन करता है। बाहरी या उच्च आर्द्रता अनुप्रयोगों के लिए, आवश्यक आईपी रेटिंग वाले उत्पाद को विशेष रूप से चुना जाना चाहिए।
04.क्या केबल की लंबाई को अनुकूलित किया जा सकता है?
हां। केबल की लंबाई को आंतरिक आरजे45 पोर्ट स्थान, पैनल स्थिति, केबल रूटिंग दिशा और आवश्यक इंस्टॉलेशन भत्ते के अनुसार अनुकूलित किया जा सकता है।
